74HC595N
$ 1.000,00
Out of stock
SKU
405-11-SN74HC595N-1
Registro de desplazamiento de 8 bits, entrada serial y salida paralela o serial, salidas tri-estado con cerrojos (latches), entradas de reloj activadas por flanco de subida.
- Entrada serial, salida paralela, o salida serial que permite conexión en cascada de varias unidades
- Registro de desplazamiento de 8 bits alimenta un registro de almacenamiento tipo D (cerrojo)
- Registro de almacenamiento con salidas tri-estado de alta corriente, pueden manejar hasta 15 cargas LS-TTL
- Entradas de reloj separadas para el registro de desplazamiento y el de almacenamiento con activación por flanco de subida
- Si las entradas de reloj se conectan juntas, el registro de desplazamiento siempre estará un ciclo de reloj adelantado que el registro de almacenamiento
- Registro de desplazamiento cuenta con entrada de clear directa
- Tecnología: High Speed CMOS (HC)
- Muy bajo consumo de potencia, similar a los C.I. CMOS estándar
- Consumo de corriente bajo: 80 μA max.
- Velocidades similares a la familia LS-TTL
- Tiempo de propagación: 13 ns típico
- Voltaje de alimentación: 2 V a 6 V

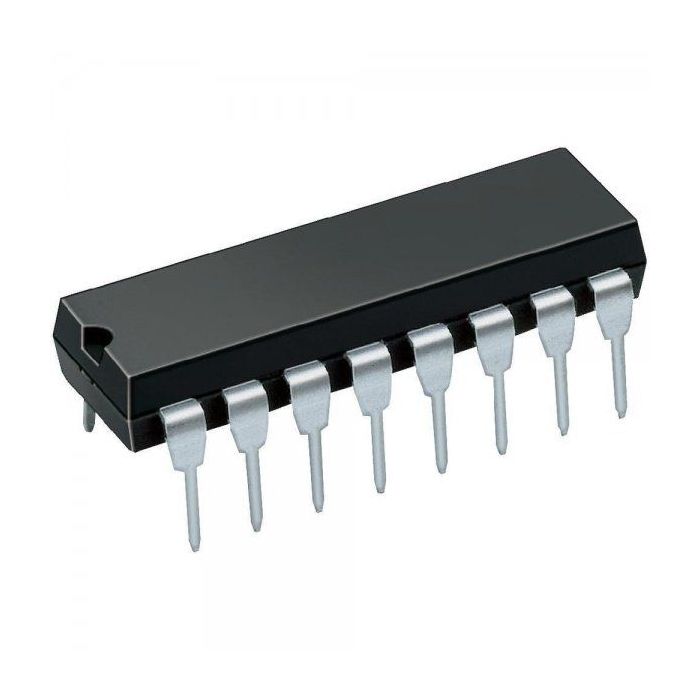

- Encapsulado TH/THT: PDIP 16 pines
Equivalentes: NTE74HC595, CD74HC595, TC74HC595, HD74HC595, MC74HC595, MM74HC595, M74HC595, GD74HC595, entre otros
