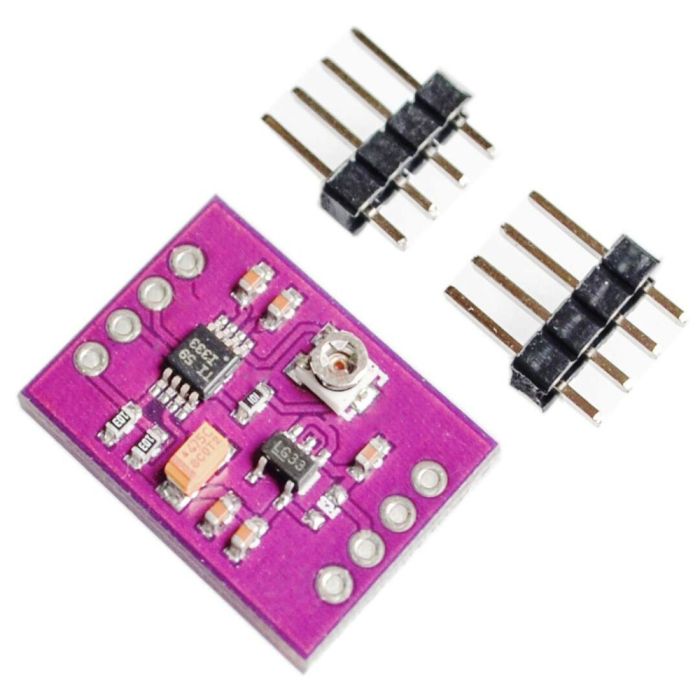

Amplificador de Instrumentación INA333
El INA333 es un amplificador de instrumentación de precisión de baja potencia que ofrece una precisión excelente. El diseño versátil del amplificador de 3 operaciones, el tamaño pequeño y la baja potencia lo hacen ideal para una amplia gama de aplicaciones portátiles.
Una sola resistencia externa establece cualquier ganancia de 1 a 1000.
El INA333 está diseñado para usar una ecuación de ganancia estándar de la industria: G = 1 + (100kΩ / RG).
El INA333 proporciona un voltaje de compensación muy bajo (25 μV a 25 ° C, G ≥ 100), una excelente deriva de voltaje de compensación (0.2 μV / ° C, G ≥ 100) y un alto rechazo de modo común (100 dB a 25 ° C, G ≥ 10).
Funciona con fuentes de alimentación de hasta 1,8 V (± 0,9 V) y la corriente de reposo es de sólo 50 μA, ideal para sistemas que funcionan con baterías. Utilizando técnicas de autocalibración para garantizar una precisión excelente en el rango extendido de temperatura industrial, el INA333 también ofrece una densidad de ruido excepcionalmente baja (55 nV / √Hz) que se extiende hasta CC.
caracteristicas:
- Voltaje de compensación bajo: 25 µV (máximo), G ≥ 100
- Deriva baja: 0,1 µV / ° C, G ≥ 100
- Bajo nivel de ruido: 50 nV / √Hz, G ≥ 100
- CMRR alto: 100 dB (mínimo), G ≥ 10
- Corriente de polarización de entrada baja: 200 pA (máximo)
- Rango de suministro: 1.8 V a 5.5 V
- Voltaje de entrada: (V–) +0,1 V a (V +) –0,1 V
- Rango de salida: (V–) +0,05 V a (V +) –0,05 V
- Baja corriente de reposo: 50 µA
- Temperatura de funcionamiento: de –40 ° C a + 125 ° C
- Entradas filtradas RFI
- Paquetes VSSOP de 8 pines y WSON de 8 pines
