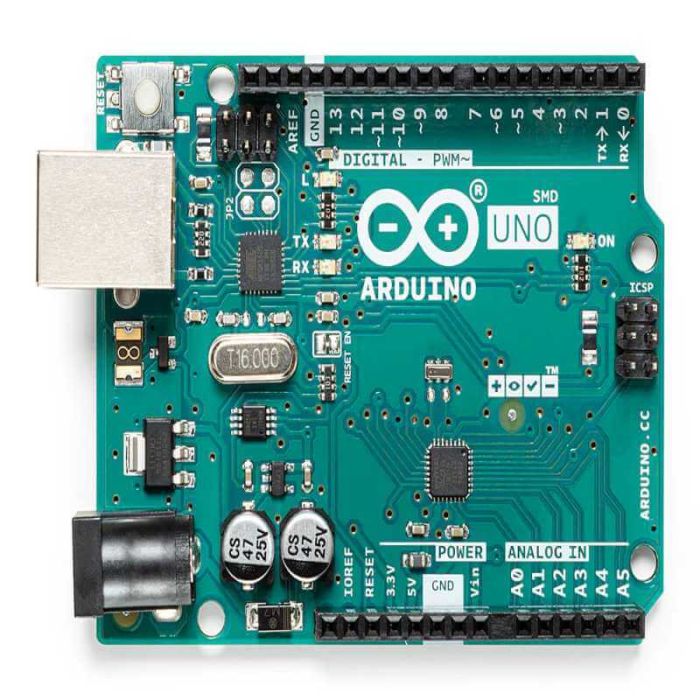

Arduino Uno Rev3 SMD es una placa de microcontrolador basada en el ATmega328. Tiene 14 pines de entrada/salida digitales (de los cuales 6 se pueden usar como salidas PWM), 6 entradas analógicas, un resonador cerámico de 16 MHz (CSTCE16M0V53-R0), una conexión USB, un conector de alimentación, un conector ICSP y un botón de reinicio. Contiene todo lo necesario para dar soporte al microcontrolador; simplemente conéctelo a una computadora con un cable USB o enciéndalo con un adaptador de CA a CC o una batería para comenzar.
La Uno se diferencia de todas las placas anteriores en que no utiliza el chip controlador USB a serie FTDI.
Características:
ATmega16U2 en lugar de 8U2 como convertidor USB a serie.
1.0 pinout: se agregaron pines SDA y SCL para comunicación TWI colocados cerca del pin AREF y otros dos pines nuevos colocados cerca del pin RESET, el IOREF que permite que los shields se adapten al voltaje provisto desde la placa y el segundo es un pin no conectado, que está reservado para propósitos futuros.
circuito RESET más fuerte.
"Uno" significa "Uno" en italiano y se llama así para marcar el próximo lanzamiento de Arduino 1.0. El Uno y la versión 1.0 serán las versiones de referencia de Arduino de ahora en adelante. El Uno es la última de una serie de placas Arduino USB y el modelo de referencia para la plataforma Arduino.
Especificaciones Técnicas
Microcontrolador
ATmega328P
Voltaje de funcionamiento
5 V
Voltaje de entrada (recomendado)
7-12 V
Voltaje de entrada (límite)
6-20 V
Pines de E/S digitales
14 (de los cuales 6 proporcionan salida PWM)
Pines de E/S digitales PWM
6
Pines de entrada analógica
6
Corriente continua por pin de E/S
20 mA
Corriente continua para pin de 3,3 V
50 mA
Memoria Flash
32 KB (ATmega328P) de los cuales 0,5 KB son utilizados por el gestor de arranque
