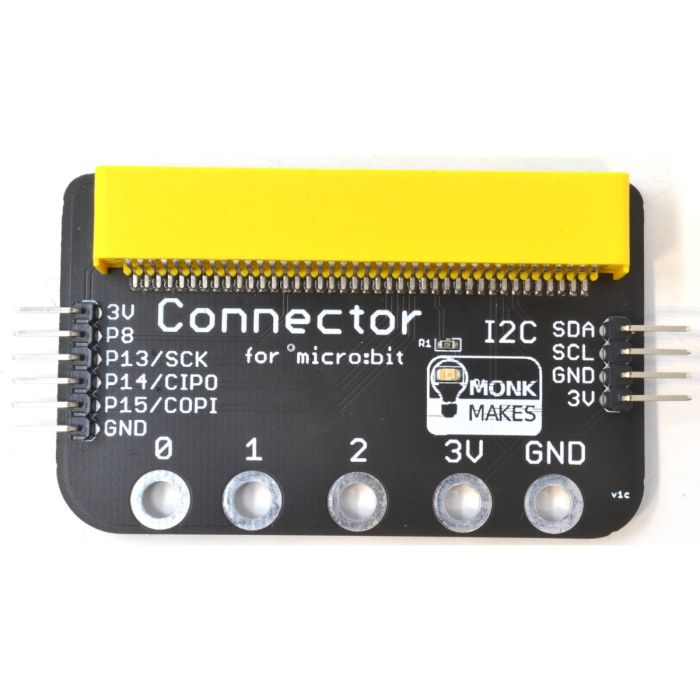

Conector I2C, SPI para micro:bit MonkMakes

Información técnica:

• Conexiones Disponibles:

  • Anillos de Conector Principal:

    • P0
    • P1
    • P2
    • 3V (micro 3V)
    • GND (micro GND)

  • Pines de Header de 0.1 pulgadas (Izquierda):

    • 3V
    • P8
    • P13 (SPI SCK)
    • P14 (SPI CIPO)
    • P15 (SPI COPI)
    • GND

  • Pines de Header de 0.1 pulgadas (Derecha):

    • SDA (Interfaz I2C/TWI)
    • SCL
    • GND
    • 3V

• Características Eléctricas:

  • Consumo de Corriente del LED Indicador de Energía a 3V: 2 mA

• Aplicaciones:

  • Conexión de dispositivos I2C y SPI a micro

  • Expansión de pines útiles sin perder acceso a los anillos de conector principales

• Ideal para:

  • Proyectos de expansión con micro

  • Integración de diversos dispositivos y sensores
