MAX7219 Controlador de LED 8 dígitos

Sea el primero en dejar una reseña para este artículo

6.900,00 COP

Disponible

SKU

406-13

El MAX7219 es un estupendo chip capaz de controlar hasta 8 dígitos de 7 segmentos o 64 diodos LED independientes. El chip incorpora un decoder BCD code-B, realiza multiplexado y una memoria RAM interna de 8x8 para almacenar el valor de cada dígito. Sólamente se necesita de una resitencia externa para hacerlo funcionar. Se maneja tan sólo con 3 patillas y es compatible con SPI™, QSPI™, y MICROWIRE™. El MAX7219 es ideal para controlar facilmente una gran cantidad de diodos LED o dígitos de 7 segmentos. También podemos controlar una matriz de LED de 8x8 con un sólo chip. Existen toneladas de ejemplos con Arduino y microcontroladores similares y su uso es muy sencillo.

Detalles

Fabricante:	Maxim Integrated
Número de dígitos:	8
Número de segmentos:	64
Estilo de montaje:	Through Hole

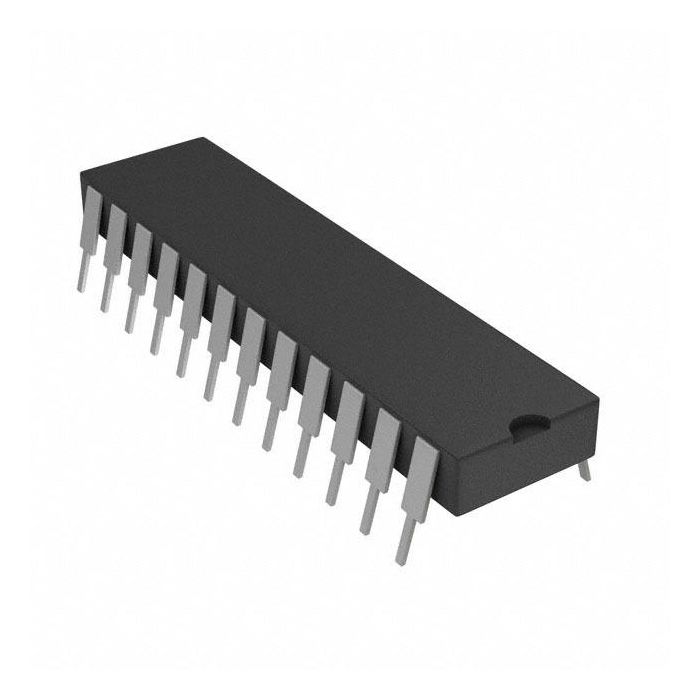

Paquete / Cubierta:	PDIP-Narrow-24
Voltaje de alimentación operativo:	4 V to 5.5 V
Corriente de suministro - Máx.:	330 mA
Temperatura de trabajo máxima:	+ 70 C
Temperatura de trabajo mínima:	0 C
Empaquetado:	Tube
Marca:	Maxim Integrated
Altura:	4.45 mm
Corriente de salida de nivel alto:	- 2 mA
Longitud:	32.13 mm
Corriente de salida de nivel bajo:	5 mA
Dp - Disipación de potencia :	1066 mW
Producto:	LED Display Drivers
Cantidad de empaque de fábrica:	15
Ancho:	7.87 mm
