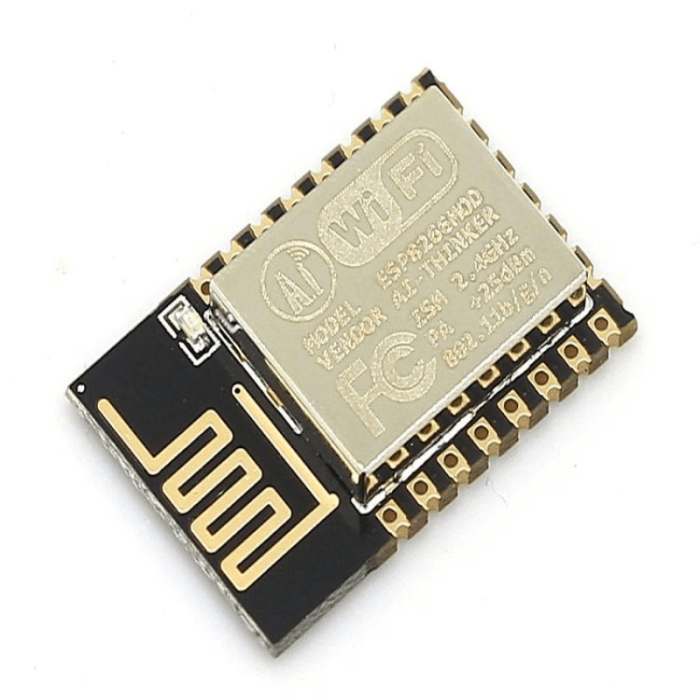

Módulo ESP-12E ESP8266 WIFI

$ 16.050,00

Out of stock

SKU

256-12E

Esta versión del ESP8266 es perfecta para incluirlo en tu proyecto, expone todos los pines del chip, ocupa un pequeño espacio y tiene un precio mas pequeño aún. El módulo ESP-12E viene cargado de fabrica con el firmware AT, que permite conectar un Arduino a WiFi utilizando comandos AT. Es posible cambiar el firmware (flashear) permitiendo trabajar el módulo de forma independiente o SDK (sin un Arduino) y usar toda su capacidad como microcontrolador de 32bits a 80Mhz. Para flasher el chip es necesario utilizar un modulo conversor usb a serial TTL como el Módulo CP2102.

Details

El módulo ESP-12E trabaja a 3.3V en alimentación y GPIO por lo que NO se debe alimentar con 5V. Se recomienda colocar un capacitor de 100uF en paralelo con la fuente de alimentación para filtrar los picos de corriente. Posee leds indicadores de alimentación y de comunicación. Los pines de entradas/salidas (GPIO) trabajan a 3.3V por lo que para conexión a sistemas de 5V es necesario utilizar conversores de nivel como: Conversor de nivel 3.3-5V 4CH o Conversor de nivel bidirecional 8CH - TXS0108E.

El SoC(System On a Chip) ESP8266 de Espressif Systems es un chip especialmente diseñado para las necesidades de un mundo conectado, integra un potente microcontrolador con arquitectura de 32 bits (más potente que el Arduino Due) y conectividad Wi-Fi. El SoM(System on Module) ESP-12E fabricado por Ai-Thinker integra en un módulo el SoC ESP8266, memoria FLASH, cristal oscilador y antena WiFi en PCB.

La plataforma ESP8266 permite el desarrollo de aplicaciones en diferentes lenguajes como: Arduino, Lua, MicroPython, C/C++, Scratch. Al trabajar dentro del entorno Arduino podremos utilizar un lenguaje de programación conocido y hacer uso de un IDE sencillo de utilizar, ademas de hacer uso de toda la información sobre proyectos y librerías disponibles en internet. La comunidad de usuarios de Arduino es muy activa y da soporte a plataformas como el ESP8266. Dentro de las principales placas de desarrollo o módulos basados en el ESP8266 tenemos: ESP-01, ESP-12E, Wemos D1 mini y NodeMCU v2.

ESPECIFICACIONES TÉCNICAS

Voltaje de Alimentación: 3.3V DC
Voltaje de Entradas/Salidas: 3.3V DC (No usar 5V)
SoM: ESP-12E (Ai-Thinker)
SoC: ESP8266 (Espressif)
CPU: Tensilica Xtensa LX3 (32 bit)
Frecuencia de Reloj: 80MHz/160MHz
Instruction RAM: 32KB
Data RAM: 96KB
Memoria Flash Externa: 4MB
Pines Digitales GPIO: 17 (pueden configurarse como PWM a 3.3V)
Pin Analógico ADC: 1 (0-1V)
UART: 2
802.11 b/g/n
Wi-Fi Direct (P2P), soft-AP
Stack de Protocolo TCP/IP integrado
PLLs, reguladores, DCXO y manejo de poder integrados
Potencia de salida de +19.5dBm en modo 802.11b
Corriente de fuga menor a 10uA
SDIO 1.1/2.0, SPI, UART
STBC, 1×1 MIMO, 2×1 MIMO
A-MPDU & A-MSDU aggregation & 0.4ms guard interval
Wake up y transmisión de paquetes en < 2ms
Consumo de potencia en Standby < 1.0mW (DTIM3)
Dimensiones: 24*16*4 mm
Peso: 2 gramos
