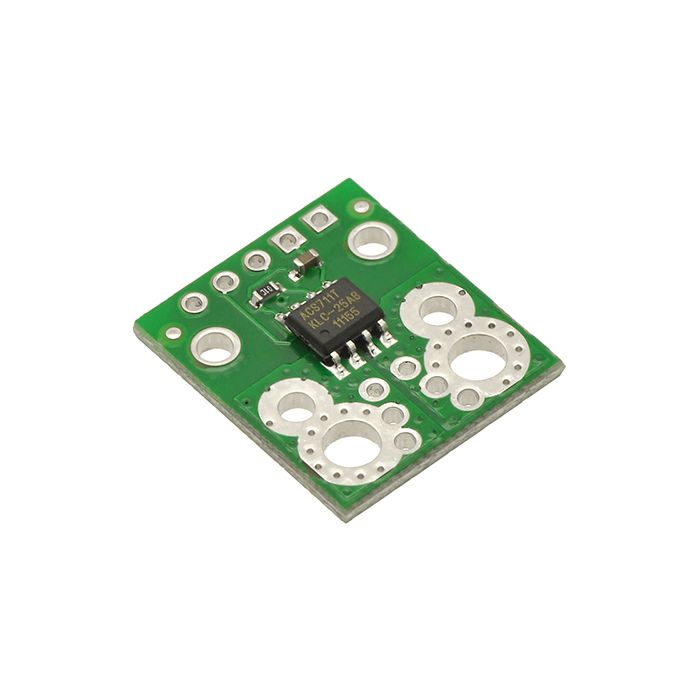

Sensor de corriente ACS711EX -31A to +31A
Sensor de corriente lineal basado en efecto Hall ACS711KEXLT-31AB-T de Allegro con salida de falla por sobrecorriente; Por lo tanto, recomendamos una lectura cuidadosa de Hoja de datos de ACS711 (533k pdf) antes de usar este producto.
Este sensor tiene un voltaje de funcionamiento de 3 V a 5.5 V y una sensibilidad de salida de 45 mV / A cuando Vcc es 3.3 V (o 68 mV / A cuando Vcc es 5 V). La siguiente lista detalla las características clave del sensor:
Características
-
Diseñado para la entrada bidireccional de la corriente -31 a 31 A (aunque el sensor IC robusto puede tolerar picos de corriente transitoria de 100 ms hasta 100 A).
-
El uso de un sensor de efecto Hall significa que el IC puede aislar eléctricamente la ruta de corriente de la electrónica del sensor (para aplicaciones de hasta 100 V), lo que permite que el sensor se inserte en cualquier lugar a lo largo de la ruta de corriente y se use en aplicaciones that requieren aislamiento eléctrico
-
Ancho de banda de 100 kHz.
-
Buena precisión y fiabilidad: la calibración de fábrica produce un error de salida total típico de ± 4% a temperatura ambiente, la tensión de compensación de salida es extremadamente estable y el sensor tiene una histéresis magnética cero.
-
La salida de FALLA de sobrecorriente se engancha baja cuando la magnitud de la corriente excede 31 A.
-
Rango de temperatura de funcionamiento de -40 ° C a 125 ° C.
Fabricante: POLOLU
